WTB (Wire Train Bus) Ağ Geçidi

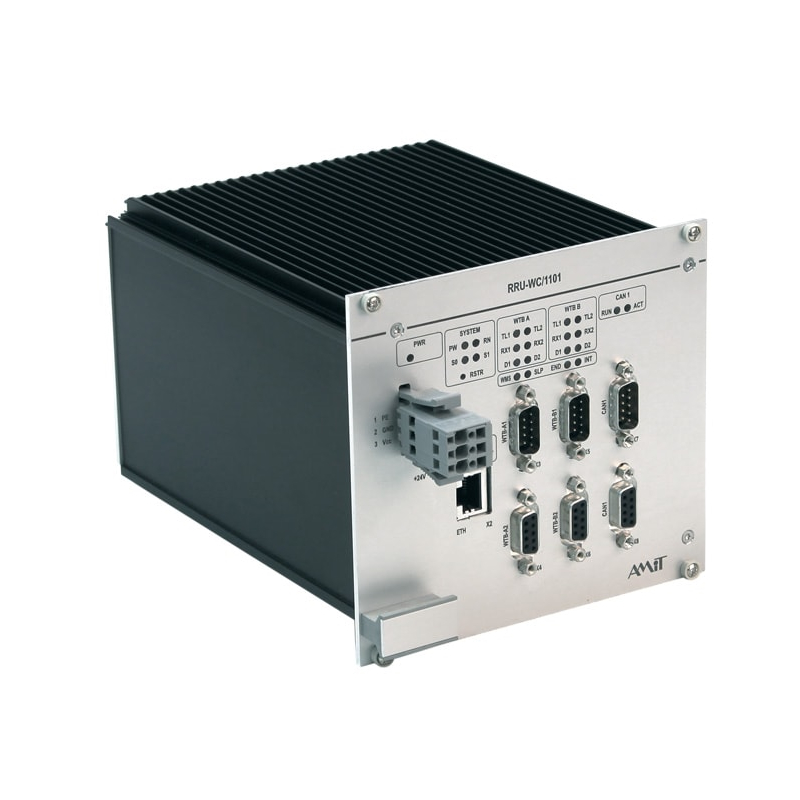

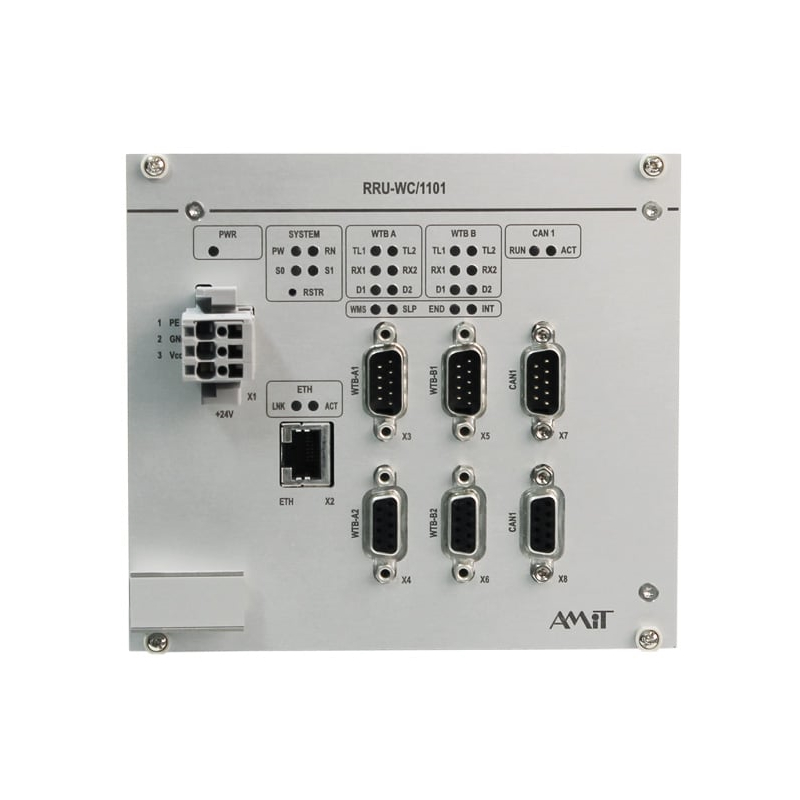

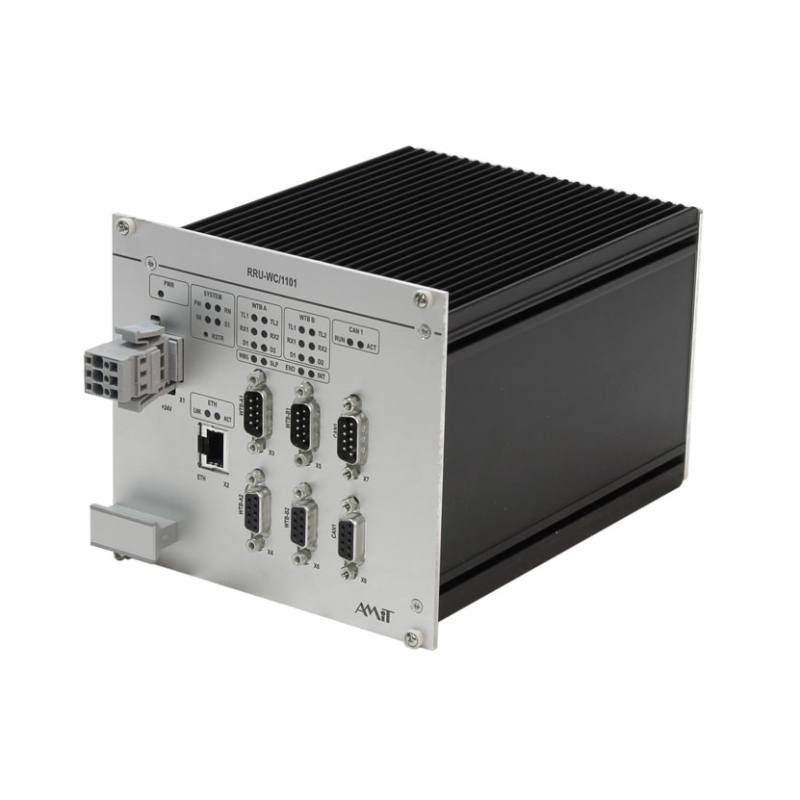

AMİT RRU-WC/1101 WTB / CAN Ağ Geçidi
WTB (Wire Train Bus), Tren İletişim Ağı’nın (TCN) bir parçası olarak araçlar arasındaki iletişimin temel unsurudur. Çeşitli araçlar arasındaki birlikte çalışabilirliği sağlar (IEC61375-1 uyarınca).
AMiT tarafından geliştirilen WTB ağ (aynı zamanda iletişim ağ geçidi olarak da bilinir) çözümünün benzersizliği, tek bir araçta en fazla 3 tür yerel iletişimin eş zamanlı bağlantısında yatmaktadır:
MVB (Multifunction Vehicle Bus)
CAN
Ethernet
WTB ve MVB hatları iki katına çıkar. Ethernet sağlam bir M12 konektörü ile bağlanırken, veri yolu sıralı bağlantıya izin verir.
| WTB arayüzü | 1 × (doubled line) |
| Bağlantı noktası | 4 × (D-sub DE-9) |
| Ethernet | 1 × (10 / 100 Mbps) |
| Bağlantı noktası | M12, D-coded |
| MVB arayüzü | 1 × (doubled line) |
| Tip | EMD |
| Bağlantı noktası | 2 × (D-sub DE-9) |
| CAN arayüzü | 1 × |
| İletişim değeri | up to 1 Mbps |
| Bağlantı noktası | 2 × (D-Sub DE-9, units concatenation) |
| Tasarım | compact (mounting in panel)
modular (mounting into subrack) |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -40 °C to 70 °C |
| Güç Kaynağı | 24 V / 48 V / 72 V / 110 V DC (-30 % až +25 %) |
| Geliştirme aparatları | WTB Bus Analyzer MVB Bus Analyzer TCN Protocol Stack |
