Termal Koruyucu L01

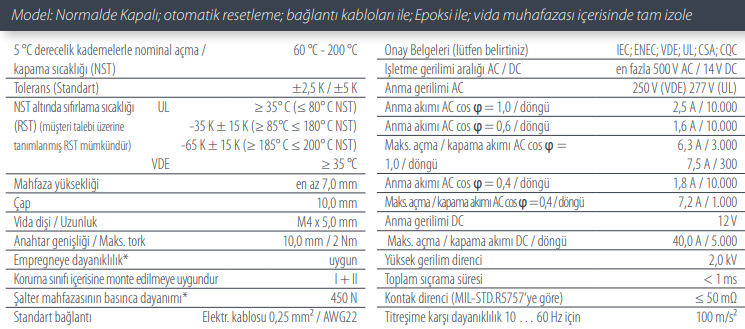

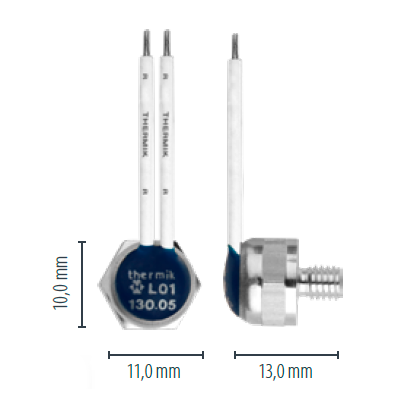

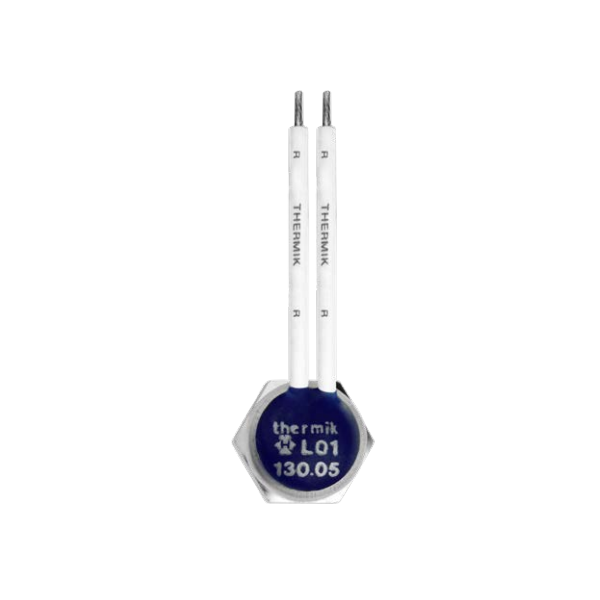

Thermal Protector L01.160.05.0300/0300
Thermal Protector L01.100.05.0300/0300

01 imal serisinin iç tertibatı kalıbına uygun ve bir akım iletme özelliğine sahip şase tabanı ile bundan izole edilmiş kontak kapağı arasında kendi kendini hizalayan, çelikten imal edilmiş, entegre edilmiş sabit gümüş kontağına sahip ve bunu düğme hücresi benzeri kapatarak, sabitlenmiştir.

Akım ileten parçayı oluşturan esnek snap disk aynı zamanda hareketli kontağı (4) da taşımaktadır ve – dayanıklı, aynı kalan kontak basıncını uygulayarak – bimetal diskin akım akışından ve ısınmadan kaynaklanan yükünü azaltır. Bimetal disk, bunun içerisinden geçen bir hareketli kontağa tutulur, bunun için kaynak veya sıkıştırma yöntemiyle de sabitlenmek zorunda değildir. Bu şekilde serbest konumda sürekli çalışabilir ve sadece korunacak cihaz içerisindeki ortam sıcaklığına tepki vermektedir.

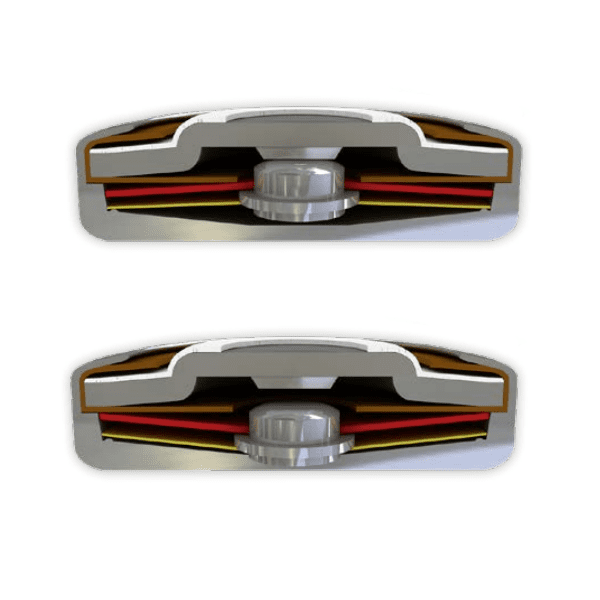

Nominal açma / kapama sıcaklığına erişildiğinde, bimetal disk ters konumda kapanır ve esnek snap diski aşağıya bastırır. Kontak aniden açılır ve korunacak cihazın sıcaklık artışı kesilir. Ortam sıcaklığı düşerken bimetal disk tanımlı bir sıfırlama sıcaklığına erişince ilk konumuna geri döner ve kontak tekrar kapanır.
