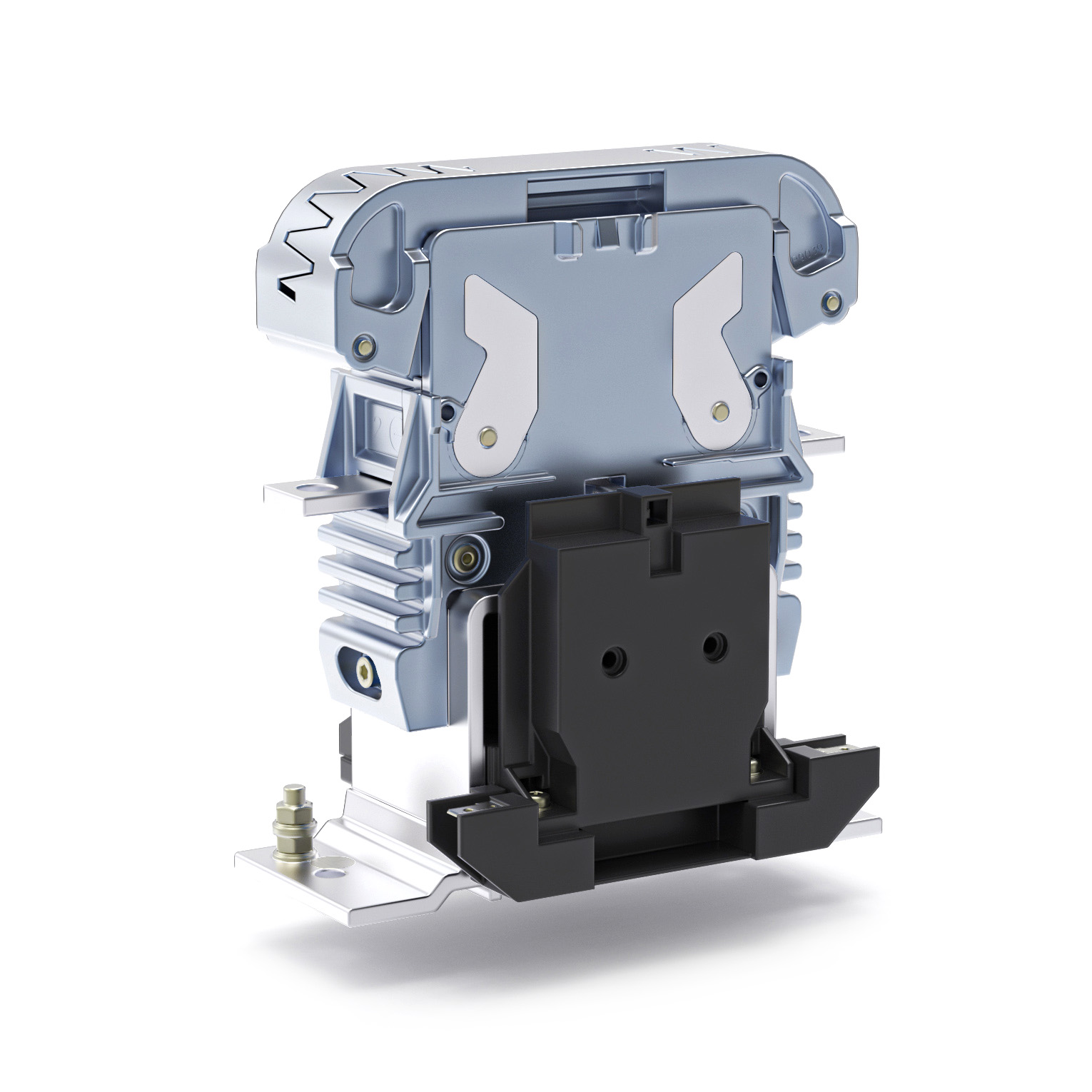

Microelettrica LTCS 250 1NC Pole

Teknik Özellikler

• Kutup Sayısı: 1 / Normalde Açık (NO)

• Montaj: Yatay veya dikey (siparişte belirtilmeli)

• Kontrol Gerilimi (Uc, DC): 24 – 36 – 48 – 72 – 110 V

• Yardımcı Kontaklar: 2 blok (1 NO + 1 NC)

• Ana Kontak Malzemesi: S6

• Yalıtım Gerilimi: 2000 V

• Darbe Dayanım Gerilimi: 12 kV

• Mekanik Ömür: 2 milyon çevrim

• Çalışma Sıcaklığı: -40 °C … +75 °C

• Ağırlık: 2.1 – 2.4 kg

---

    Elektriksel Kapasiteler

DC – Anma Çalışma Akımı (τ = 15 ms):

• 1800 V → 16–20 A

• 900 V → 65–100 A

• 440 V → 130–200 A

DC – Maksimum Kesme Kapasitesi (τ = 5 ms):

• 1800 V → 25–30 A

• 900 V → 130–150 A

• 440 V → 195–225 A

AC – Maksimum Kesme Kapasitesi (cosφ = 0,8; 50 Hz):

• 1800 V → 80–100 A

• 900 V → 160–200 A

• 440 V → 320–400 A

---



    Yardımcı Kontak Özellikleri

• Çalışma gerilimi: 250 V (AC/DC)

• Anma akımı: 10 A

• Malzeme: Gümüş alaşım (opsiyonel altın kaplama
