HZY Serisi Hidrolik Fren Ünitesi

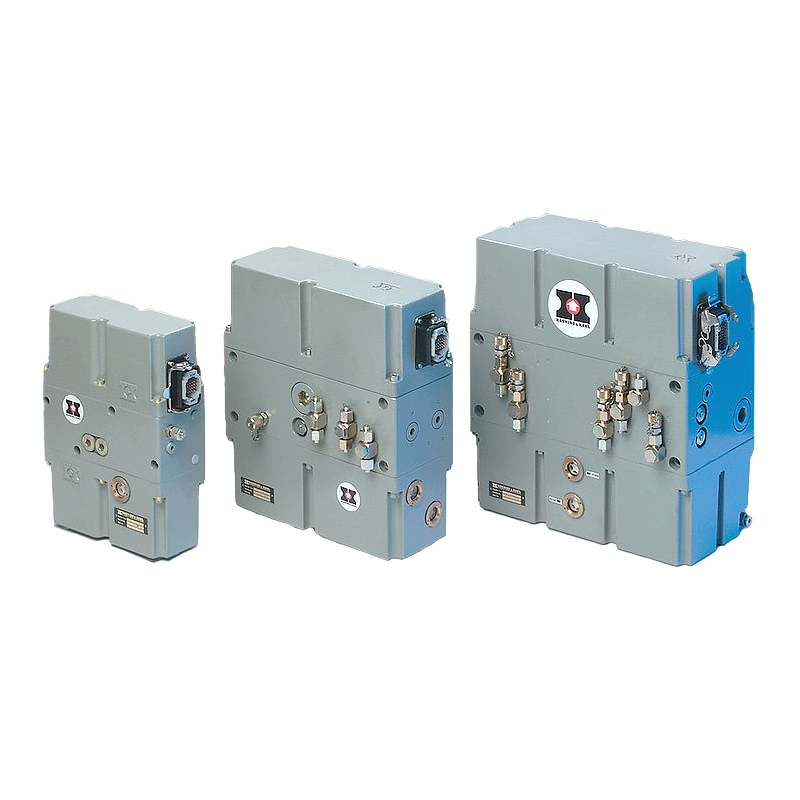

Hidrolik Fren Ünitesi - HZY K100, K140 ve K200
Fren sistemi hidrolik pompasını, valflerini ve sensörlerini bünyesinde barındırır ve fren kontrol ünitesiyle iletişimlerini sağlar.
Parça No: 210040124
SKODA ID: 82038599
Hidrolik frenler, impulslarını HANNING & KAHL tarafından sağlanan hidrolik hidrolik güç ünitelerinden alırlar. Hidrolik güç üniteleri üç parçadan oluşan kompakt bir tasarıma sahiptir: tank, manifold ve başlık.

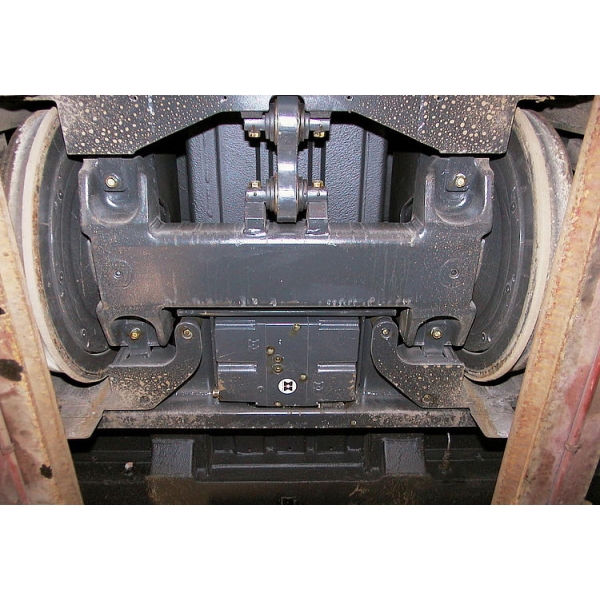

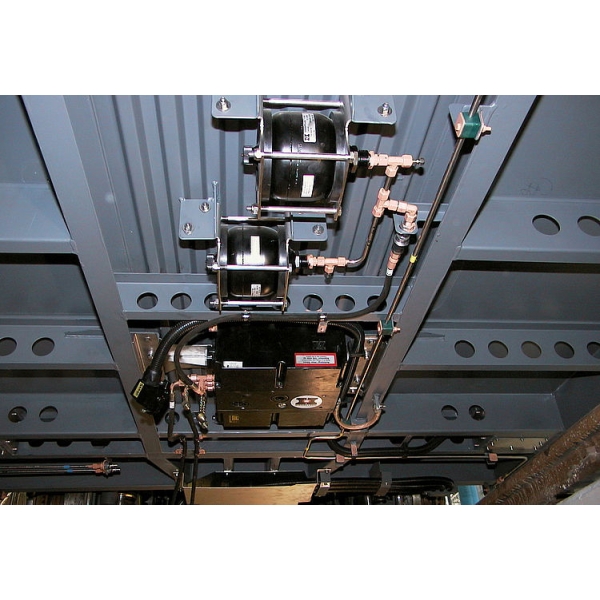

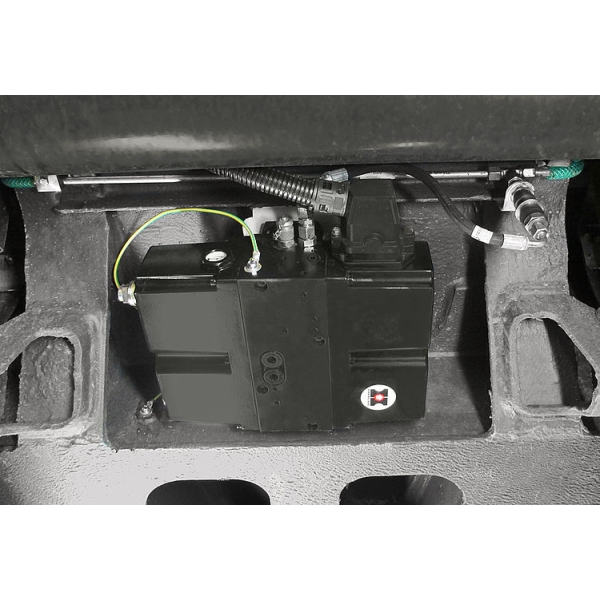

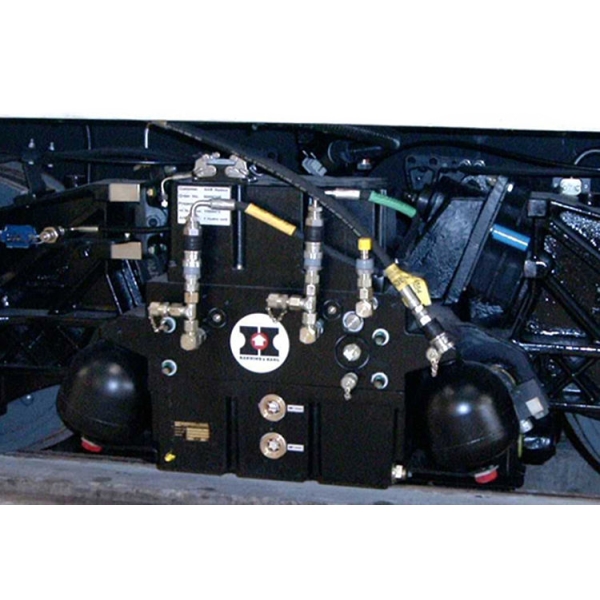

Temel cihaz özellikle kompakttır. Özel işlevler istek üzerine takılabilir, ancak kullanışlı olsalar da daha fazla montaj alanı gerektirirler. Hidrolik güç üniteleri, çok az yerin olduğu alçak tabanlı araçlarda kullanım için idealdir. Ortak bir hidrolik devre vasıtasıyla boji üzerindeki tüm frenleri etkinleştirmek veya seçilen hidrolik ünitelere bağlı olarak ayrı hidrolik devreler kullanarak her bir aksın frenlerini ayrı ayrı kontrol etmek mümkündür.
| Teknik Veri | |||
| Tip | HZY K100 | HZY K 140 | HZY K 200 |
| Boyutlar | 100 x 250 x 350 | 140 x 300 x 400 | 200 x 400 x 500 |
| Kontrol İşlevi, Fren Tipi |
Adımlı / (orantılı) Aktif |
Adımlı / (orantılı) Aktif / Pasif |
Adımlı / (orantılı), yardımcı işlev Aktif / Pasif |
| Kanal | 1-channel | 1-channel (2-channel) | 1-channel (2-channel) |
| Kontrol Ünitesi | Tren Kontrolü / VSS / BSG | Tren Kontrolü / VSS / BSG | Tren Kontrolü / VSS / BSG |
| Montaj Yeri | Boji / Araç Gövdesi | Boji / Araç Gövdesi | Boji / Araç Gövdesi |
| Uygulama | Park freni, acil durum freni, servis dışı freni | Park freni, acil durum freni, yedek fren | Park freni, acil durum freni, servis freni, yedek fren, yardımcı işlevler |
| Hidrolik çıkış (l/min) | 1,1 – 1,7 | 1,7 – 2,6 | 2,5 – 4 |
| Güç (l/min) | 0,25 – 0,4 | 0,4 – 0,6 | 0,6 – 0,9 |
| Basınç Seviyesi (bar) | 100 | 145 | 170 |
| Ağırlık (kg) | 15-20 | 25-35 | 50-60 |
