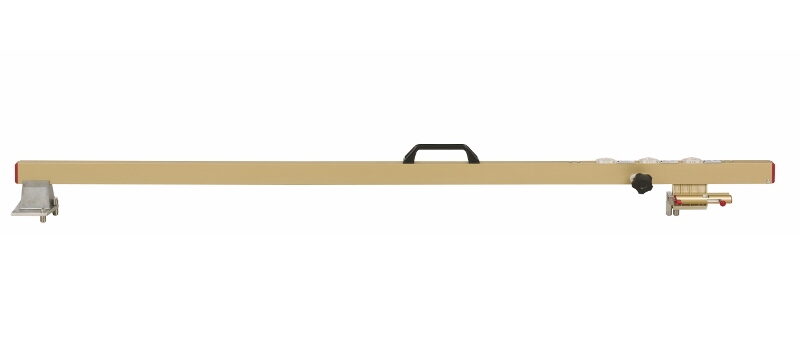

Gabari – Ekartman Ölçer
Hat - Makas - Kontray Aralığı Ölçümü

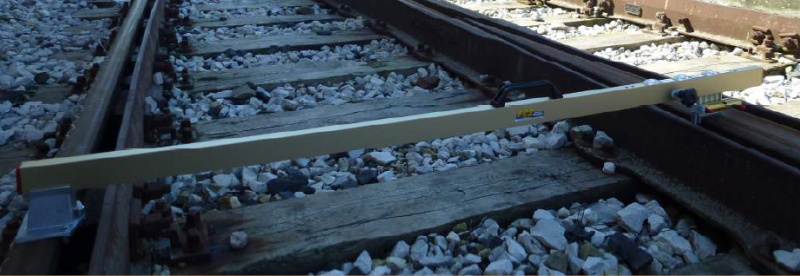

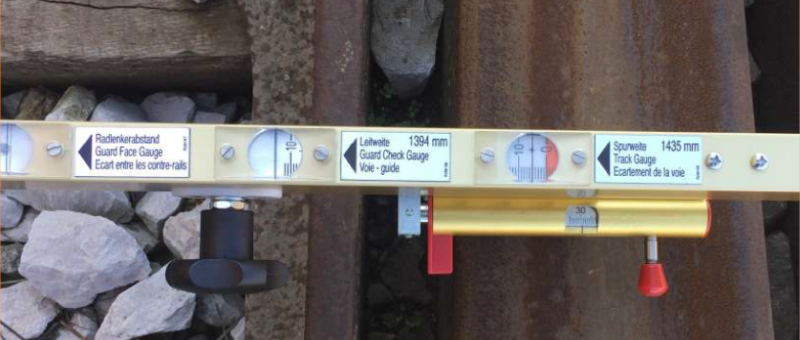

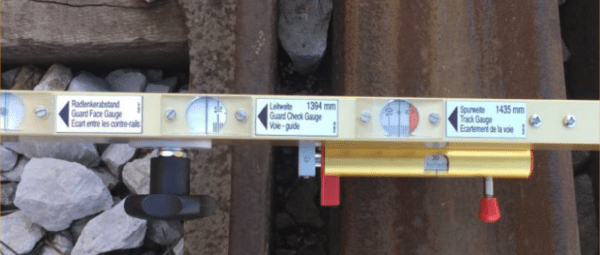

Cihaz, hat aralığı ölçümü ve kontray yüzeyi ile karşı rayın çalışma kenarı arasındaki boşluğu ölçmek için tasarlanmıştır. Aynı zamanda ray aralığı ile makas açıklığı arasını ölçmek için de kullanılabilir. Hafif ve kullanımı kolaydır.
Aşağıdaki ray aralıkları ölçümü için uygundur:
381 mm, 600 mm, 750 mm, 760 mm, 891 mm, 900 mm, 914 mm, 1050 mm, 1100 mm, 1435 mm, 1524 mm ve 1600 mm.
| Teknik Veri | |
| Hat Aralığı / 1435 mm | -10 / +40 mm |
| Kontray ile karşı ray yüzeyi arası mesafe / 1394 mm | -12 / +12 mm |
| Kontray Aralığı | 1328 mm’den 1365 mm’ye |
| Makas Açıklığı | 25 mm’den 65 mm’den |
| Okuma Hassasiyeti | 1 mm |
| Ağırlık | 2,5 kg |
